ZBSF系列

★产品特点

耐 腐 蚀  特种不锈钢制作,适用酸碱性
         气液体、蒸汽等
食 品 级  适用于食用流体、超净流体等
零 压 差  分步式,动作可靠
长 寿 命  经受二十年长期考验


★特殊品种

ZBSF-N 单向电磁阀,防介质倒流
ZBSF-S 带手动电磁阀
ZBSF-K 常开电磁阀
BZBSF 防爆电磁阀
ZBSF-X 阀位信号电磁阀

★技术参数

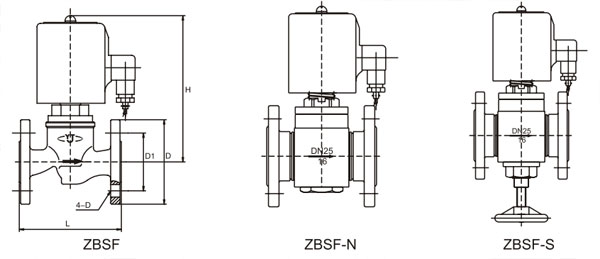

★外形尺寸

项    目

说        明

工作介质

腐蚀性流体、超净流体、食用流体

(ZBSF -2 气体用,ZBSF -2Y 液体用)

介质温度℃

ZBSF-1(Y)-10~60、ZBSF-2(Y) 0~200、ZBSF-3(Y)0~260

工作压差MPa

AC:1.6 DC:1.2     DN65:0.6    DN80:0.4

电源电压V

AC220   DC24 其余规格可作特殊订货

公称通径mm

15

20

25

32

40

50

65

80

额定流量系数Kv

2.8

5.4

8.5

12

18

28

45

70

泄漏量(ml/min) 0.9    1.5    3.0 4.5 6 9

DN

L

H

D

D1

n-d

15

115

155

φ95

φ65

4-φ14

20

115

158

φ105

φ75

4-φ14

25

125

158

φ115

φ85

4-φ14

32

150

172

φ135

φ100

4-φ18

40

165

182

φ145

φ110

4-φ18

50

190

194

φ160

φ125

4-φ18

65

265

230

φ180

φ145

4-φ18

80

310

245

φ195

φ160

8-φ18



备注:ZBSF型号的螺纹连接的外形尺寸可参照ZQDF型号的外形尺寸。
