● 概述
2410N系列阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后招待下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报警指示之用。
● 技术要求
防爆标志：Exd11BT4（隔爆型）
防护等级：IP65
触点容量：6A/24V DC（直流）
10A/220V AC220V（交流）
环境温度：-35℃--+70℃
接线端口：2-G1/2”
旋转角度：0°--90°角行程
0°--180°（可调）
直线行程：10—100mm（直行程）
特殊可定制
位置指示：开—黄，关—红

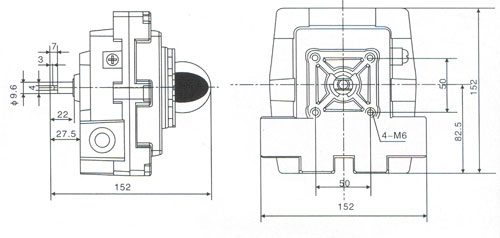

外形尺寸：152×152×152mm
重 量：约2.1Kg
● 工作原理
2100系列阀门限位开关箱检测的阀位转角位移，通过同轴连接件或反馈杆使传动轴产生轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过批示器就地显示。
安装及使用：
一、阀门走开关的位置，调节红色凸轮，使“关”开关有信号输出。
二、让阀门走到开的位置，调节黄色凸轮，使“开”开关有信号输出。
三、让阀门来回走几次，确定限位开头信号通断可靠。 |
