● 概述
电磁换向阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控；二位五通电磁阀配双作用式执行器，两位三通电磁阀配单作用式执行器，整机简单、紧凑、体积小、寿命长。该产品有普通型（IP67）和防爆型，防爆级别EXdIIBt4，防爆级别适用于工厂的易爆环境场所。
|
 |

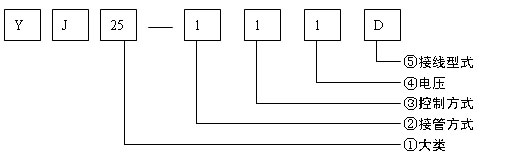

● 型号编制
|
①
|
代 号
|
说明
|
备注
|
|
25
|
二位五通
|
防爆型 直接在大类后加上加上防爆类型字母
d（隔爆）；
e（增安）；
i（本安）；
|
|
23
|
二位三通
|
|
②
|
1
|
管接式
|
|
2
|
板接式
|
|
③
|
1
|
单电控
|
|
2
|
双电控
|
|
④
|
1
|
AC220V
|
|
2
|
DC24V
|
|
S
|
特殊电压
|
|
⑤
|
D
|
DIN基本型
|
|
R
|
直接引线式
|
● 主要技术参数
工作介质：空气（经40微米滤网过滤） 耗电量：AC220V：3.9WA，6.0VA：8.5VA
接口：进气口G1/4 排气口G1/4 换向时间（S）：0.05
有效截面积（mm）2 ：35 手动方式：按下换向（按一下旋转可自锁）
工作压力（MPa）：0.15~0.8 普通型：IP65
工作温度（℃）：0~50 防爆型：EXdIIBt4
电压范围：15% |
