YJR系列回转式电动执行机构

概述
YJR系列回转式电动执行机构功能齐全,有智能型、比例调节型、开关型等,它体积小、重量轻,何种和重量仅有同类产品的1/3。性能可靠,轴承和关键器件采用进口产品,蜗轮输出一体化,消除了联结间隙,传动精度高,回差小,选用特殊铜合金锻造,强度高耐磨性好,铝合金压铸外壳,美观大方,电磁干扰小,任意角度安装,使用方便,防腐防锈,免加油。意见双重限位,过载过热保护,暗暗器性能好。全行程时间有多种速度可选,采用单相电源驱动,外线线路简单,也可选用为置型控制器。
智能控制模块还可放置在电动机构的箱体中,还带有开度圆盘指示器。YJR系列回转式电动执行机构的优越性能,使它能广泛的还与各类阀门配套,用来实现对阀门的自动调节。

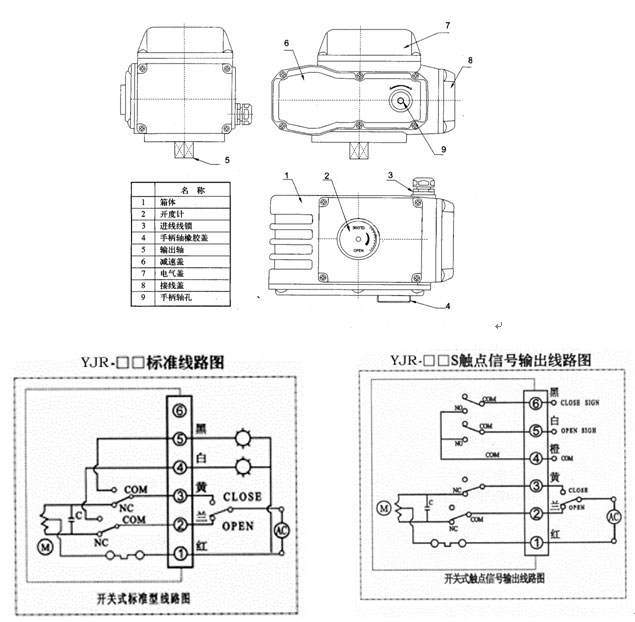

外观部件名称



规格性能表
   机型项目
YJR—05
YJR—10
YJR—25
YJR—50
YJR—100
YJR—200
电源
200/220VAC,50/60Hz
200/220VAC,50/60Hz
200/220VAC,
50/60Hz
200/220VAC,50/60Hz
200/220VAC,50/60Hz
200/220VAC,50/60Hz
输出力矩
50NM
100NM
250NM
500NM
1000NM
2000NM
动作范围
0—360°
0—360°
0—90°
0—90°
0—90°
0—90°
动作时间
5秒/10秒/15秒/30秒60秒
5秒/10秒/15秒/30秒60秒
5秒/10秒/15秒/30秒60秒
5秒/10秒/15秒/30秒60秒
5秒/10秒/15秒/30秒60秒
5秒/10秒/15秒/30秒60秒
保护装置
过热保护
过热保护
过热保护
过热保护
过热保护
过热保护
环境温度
-30~+80℃
-30~+80℃
-30~+80℃
-30~+80℃
-30~+80℃
-30~+80℃
额定电流
0.25A
0.3A
0.45A
0.9A


绝源电阻
100M/500V  DC
100M/500V  DC
100M/500V  DC
100M/500V  DC
100M/500V  DC
100M/500V  DC
耐压值
1500VAC   1分钟
1500VAC   1分钟
1500VAC
 1分钟
1500VAC   1分钟
1500VAC
  1分钟
1500VAC
 1分钟
手动操作
附带手柄操作
附带手柄
操作
附带手柄操作
附带手柄
操作
附带手柄操作
附带手柄操作
限位
电气、机械二重限位
电气、机械二重限位
电气、机械二重限位
电气、机械二重限位
电气、机械二重限位
电气、机械二重限位
防护等级
IP—65
IP—65
IP—65
IP—65
IP—65
IP—65
安装角度
可任意角度安装
可任意角度安装
可任意角度安装
可任意角度安装
可任意角度安装
可任意角度安装
位置测量
电位计
电位计
电位计
电位计
电位计
电位计
驱动电机
15W/E
23W/E
45W/E
90W/E
120W/E
120W/E
箱体材料
压铸铝合金
压铸铝合金
压铸铝合金
压铸铝合金
压铸铝合金
压铸铝合金
输入信号/输出信号
0—10Ma、4—20mA或1—5V
0—10mA、4—20mA或1—5V
0—10mA、4—20mA或1—5V
0—10mA、4—20mA或1—5V
0—10mA、4—20mA或1—5V
0—10mA、4—20mA或1—5V
重量
2.5kg
4.5kg
8.0kg
8.5kg
11.0kg
11.0kg
