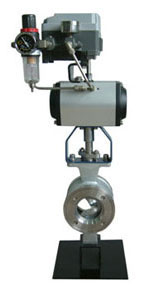

V63577气动V型球阀

概述
气动V型球阀是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节;与两位五通电磁阀及控制箱配套使用,可实现开关控制。V型球芯设计成带有特殊形状的V型和U型缺口,它有最高级球型阀截流物性和控制功能,最适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能灵敏,体积小,可竖卧安装等优点。适用于控制气体蒸汽和液体等介质。由于阀芯和阀座之间回转时具有很大的剪切作用,尤其是适用于控制纤维性和有微小固体颗粒的悬浊液介质的理想产品。因此本产品可广泛用于石油、化工、造纸、电力冶金、制药等工业部门。
特点
1、V型球阀精心设计成精密的直角回转结构:它由V型阀体、气动执行机构、定位器及其它附件组成。V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。球阀长期不需要修理,使用寿命长。
2、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性,这对于在可变压降下的总体控制的线性化是最好不过的。
3、  最大流动容积:由于它的流线性外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,这常常表明可以使用较小的更加经济实用的阀门尺寸。
4、金属阀座的优良密封性:V型阀为金属阀座,并具有较高的密封性能。在流向上,封密度优为10-6x额定流量系数。
超强的剪切能力:V型阀采有金属硬密封结构,阀芯与阀座在回转过程中,V 型缺口与阀座产生一个强大的剪切力能切断纤维:V型调节阀小巧轻盈,安装容易维护方便,简单操作
主要技术参数
V型调节球阀的系列参数
公称通径
DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
额定流量系数(Cv)
28
50
75
115
180
298
460
760
950
1700
2700
3900
7100
9800
12200
15380
22980
配管规格
Ø6x1(G1/8)
Ø8x1.5(G1/4)
Ø12x2(G3/8)
最大转角
90º
气源压力
0.5~0.8MPa
输入信号
电信号:4~20mA  dc    220VAC~24VDC
公称压力
1.6、 2.5、 6.4 Mpa
工作温度
-40~180 ℃      -40~250℃
基本误差
±1.1%
回差
<1.1%
死区
<0.6%
泄漏量
执行GB/T4213标准

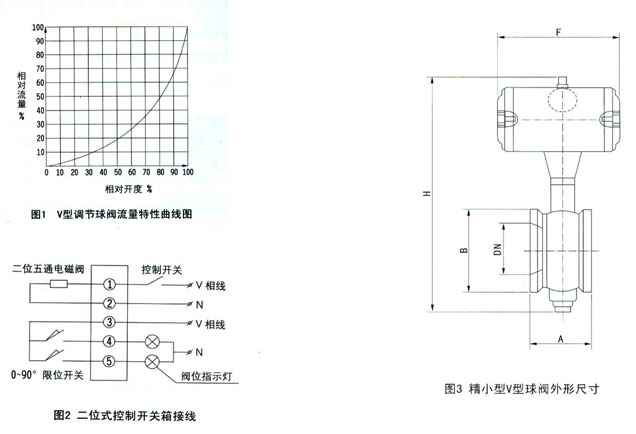

1、流量特性:
2、主要零件材料
阀芯:304、316和316L(不锈钢)
阀体:304、316和316L
密封阀座:(硬密封)304、316和(软密封)聚四乙烯
3、V63577外型及连接尺寸(对夹式)
代号
DN
B
A
F
H
G
重量(Kg)
25
64
50
140
320
11
32
78
62
164
360
12
40
82
62
190
400
13
50
100
75
190
450
14
65
120
80
210
450
16
80
131
100
210
465
18
100
158
115
247
500
19
125
180
130
276
550
23
150
216
160
308
610
35
200
268
200
378
710
57
250
326
240
524
850
95
300
370
300
648
950
120
350
430
380
648
1050
180
V63547外型及连接尺寸(法兰式)

公称
压力
MPa
公称
通径
mm
尺寸(mm)
L
法兰连接
H
D
D1
D2
D6
b
Z—d
1.6
25
102
115
85
65
14/16
4-14
233
40
114
145/150
110
85/84
16/18
4-18
280
50
124
160/165
125
100/99
16/20
4-18
362
65
145
180/185
145
120/118
18/20
4-18
377
80
165
195/200
160
135/132
20
4-18
410
100
194
215/220
180
155/156
20/22
8-18
423
125
210
245/250
210
185/184
22
8-18
436
150
229
280/285
240
210/211
24
8-18
653
200
243
335/340
295
265/266
26/24
8-23/8-22
703
250
297
405
355
320/319
30/26
12-23/12-22
787
300
338
460
410
375/370
30/28
12-25/12-26
827
2.5
25
102
115
85
65
16
4-14
233
40
114
145/150
110
85/84
18
4-18
280
50
124
160/165
125
100/99
20
4-18
362
65
145
180/185
145
120/118
22
8-18
377
80
165
195/200
160
135/132
22/24
8-18
410
100
194
230/235
190
160/156
24
8-23/8-22
423
125
210
270
220
188/184
28/26
8-25/8-26
436
150
229
300
250
218/211
30/28
8-25/8-26
653
200
243
360
310
278/274
34/30
12-25/12-26
703
250
297
425
370
332/330
36/32
12-30
787
