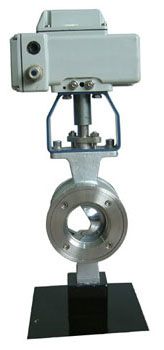

V73577电子式电动V型调节球阀

概述

V73577电子式电动V型调节球阀,配用德国进口PS系列和日本工装3610系列、或我公司生产YJR系列执行机构,无需配伺服放发器,有输入信号(4—20mADC或1—5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维物切断,防止卡死。流通能力大,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型,三通连接外的大部分场合,是替代进口产品的最佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的要紧。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
技术参数和性能
公称通径:25—300mm
公称压力:PN1.6    4.0    6.4MPa
连接形式:法兰式按JB/T79.2—94凹或按JB78—5P对夹式、法兰连接
材    料:WCB  ZG1Cr18Ni9Ti   CF3M
填    料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,
石棉编织填料.耐高温碳纤维填料
温    度:常温:-20℃~+120℃   散热:+200℃~+450℃
阀芯形式:V形缺口半球体
流量特性:等百分比特性
球阀杆材料:2Cr131Cr18Ni9Ti     oCr17Mo2(316L)
金属阀座材料:与阀杆材料相同,密封堆焊钴铬硬质合金,
非金属阀材料:增强聚四氟乙烯。

V形球阀规格参数表
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(Kv)
25
40
63
100
160
250
350
680
990
1600
2500
4000
动作范围
0-90°
允许压差△P
小于公称压力(1.6MPa)
泄漏量Q
按API598标准测试        无泄漏
环境温度℃
-20~60℃
基本误差
±2%
回差
±2%
死区
1%
可调范围
250:1
配用执行机构
YJR10,PSQ101,381RSA—05
381RSA防爆型
PSQ201,YJR—20
381RSC—30
YJR—40
381RSC—50
PSQ701
YJR—60

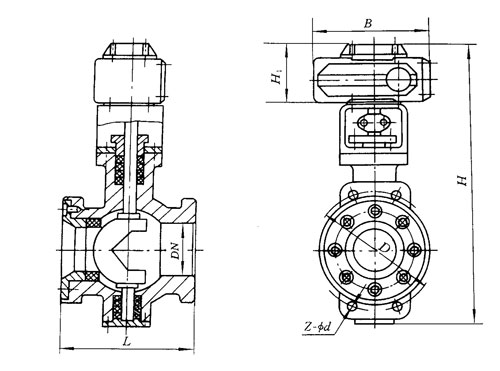

V73577电子电动V型调节球阀外形尺寸


公称通径
DN/mm
尺     寸/mm
L
D
H
H1
B
Z-фd
25
75
85
290
103
157
4-14
32
75
100
300
103
157
4-18
40
85
110
325
103
157
4-18
50
95
125
375
103
157
4-18
65
115
145
405
130
207
4-18
80
130
160
415
130
207
8-18
100
165
180
450
130
207
8-18
125
216
210
480
140
256
8-18
150
230
240
500
140
256
8-23
200
250
295
550
140
256
12-23
