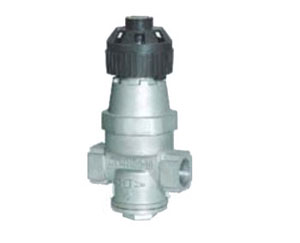

CY14H系列直动式减压阀


★产品用途

 本阀在引进技术基础上作了创新,可根据用户需要在管道上按任意方向安装(全方位)。 适用于精度要求较高和连续无故障工作的场合。

  广泛应用于净化、食品工业、染色工业、服装工业、温室机器、灭菌器、橡胶加硫器等。

★产品特点

稳减压  减压灵敏,减压范围较大,带有过滤装置。高可靠  采用特殊材料制成的波纹管,带有过滤装置。长寿命  微型波纹管和过应力防止机构的作用,故工作寿命长。使用便把手调节操作方便、维护简单、重量轻、体积小。

★工作原理

   本阀为直动式,以波纹管作敏感元件的减压阀。利用调节弹簧的预定设置实现自动改变阀瓣的开度,使进口压力, 减压到某一需要的出口压力。当进口压力与出口流量在某一范围内变化时,能借助本身能量,自动保持出口压力在一定范围之内。

★技术参数

★外形尺寸

项     目

说     明

最高使用温度℃

≤220

使用压力范围P1(MPa)

0.1~1.6

减压调节范围P2(MPa)

0.05~1.0

最大减压比P1:P2

10:1

最小压差△P ( MPa)

≥0.07

压力流量特性

见图

密封性

关闭后压力回升值≤0.07MPa

型 号/尺 寸

连接 尺寸

通径

L

W

H1

H

CY14H-15

G1/2

15

90

Φ70

45

137

CY14H-20

G3/4

20

90

Φ70

45

137

CY14H-25

G1

25

100

Φ70

47

137
